Torno paralelo
El torno paralelo es una máquina que trabaja en el plano, porque solo tiene dos ejes de trabajo, ( Z y X) el carro que desplaza las herramientas a lo de la pieza y produce torneados cilíndricos, y el carro transversal que se desplaza de forma perpendicular al eje de simetría de la pieza, con este carro se realiza la operación denominada refrentado. Lleva montado un tercer carro, de accionamiento manual y giratorio, llamado Charriot, montado sobre el carro transversal, con el Charriot, inclinado a los grados necesarios es posible mecanizar conos.
Lo característico de este tipo de torno es que se pueden realizar en el mismo todo tipo de tareas propias del torneado, como taladrado, cilindrado, mandrilado, frenteado, roscado, conos, ranurado, escariado, moleteado, etc.; mediante diferentes tipos de herramientas y útiles que de formas intercambiables y con formas variadas se le pueden ir acoplando.
Torno control numérico(CNC)
El torno de control numérico, también conocidos como torno CNC actúa guiado por una computadora que ejecuta programas controlados por medio de datos alfa-numéricos, teniendo en cuenta los ejes cartesianos X,Y,Z.
Se caracteriza por ser una máquina herramienta muy eficaz para mecanizar piezas de revolución. Ofrece una gran capacidad de producción y precisión en el mecanizado por su estructura funcional y porque los valores tecnológicos del mecanizado están guiados por el ordenador que lleva incorporado, el cual procesa las órdenes de ejecución contenidas en un software que previamente ha confeccionado un programador conocedor de la tecnología de mecanizado en torno.
Torno vertical
El torno vertical es una variedad de torno diseñado para mecanizar piezas de gran tamaño, que van sujetas al plato de garras u otros operadores, y que por sus dimensiones o peso harían difícil su fijación en un torno horizontal.
Los tornos verticales tienen el eje dispuesto verticalmente y el plato giratorio sobre un plano horizontal, lo que facilita el montaje de las piezas voluminosas y pesadas. Es pues el tamaño lo que identifica a estas máquinas, permitiendo el mecanizado integral de piezas de gran tamaño.
Actualmente la mayoría de tornos verticales que se construyen van guiados por control numérico por computadora (CNC) y actúan siguiendo las instrucciones de mecanizado contenidas en un software previamente realizado por un programador conocedor de la tecnología del torneado.
En los tornos verticales no se pueden mecanizar ejes que vayan fijados entre puntos, porque carecen de contrapunto, así que solamente se mecanizan aquellas piezas que van sujetas al aire con un plato de garras adecuado u otros sistemas de fijación en el plato.
La manipulación de las piezas para fijarlas en el plato se hace mediante grúas de puente o polipastos.
Torno automático
Se llama torno automático a un tipo de torno donde está automatizado todo su proceso de trabajo, incluso la alimentación de la pieza que se puede ir obteniendo de una barra larga que se inserta por un agujero que tiene el cabezal y se sujeta mediante pinzas de apriete hidráulico. La alimentación de la barra necesaria para cada pieza se hace de forma automática.
Estos tornos pueden ser de un solo husillo o de varios husillos:
Los de un solo husillo se emplean básicamente para el mecanizado de piezas pequeñas que requieran grandes series de producción. Cuando se trata de mecanizar piezas de dimensiones mayores se utilizan los tornos automáticos multihusillos donde de forma programada en cada husillo se va realizando una parte del mecanizado de la pieza, y como van cambiando de posición los husillos, resulta el mecanizado final de la pieza muy corto, porque todos los husillos están mecanizando la misma pieza de forma simultánea.
La puesta a punto de estos tornos es muy laboriosa, y por eso se utilizan para grandes series de producción, el movimiento de todas las herramientas está automatizado por un sistema de excéntricas que regulan el ciclo y topes de final de carrera.
El mecanizado de las piezas es al aire, porque estas máquinas carecen de contrapunto.
Un tipo de torno automático es el conocido como tipo suizo, que son capaces de mecanizar piezas muy pequeñas con tolerancias muy estrechas.
La atención que requieren estos tornos por parte de los operarios, es sustituir las herramientas cuando el filo de corte está deteriorado, controlar la evacuación de viruta así como la refrigeración correcta del aceite de corte o taladrina que se utilice.

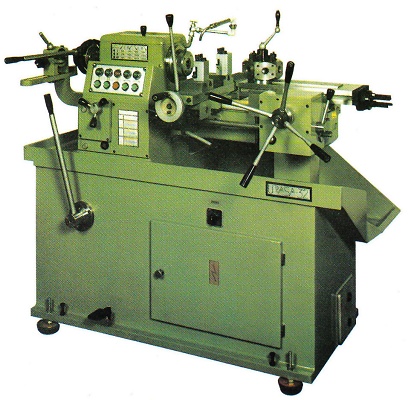

Torno revólver
El torno revólver es una variedad de torno diseñado para mecanizar piezas en las que sea posible que puedan trabajar varias herramientas de forma simultánea con el fin de disminuir el tiempo total de mecanizado. Las piezas que tienen esa condición son aquellas que partiendo de barras, tienen una forma final de casquillo o parecido, donde partiendo de una barra se van taladrando, mandrinando, roscando o escariando la parte interior mecanizada y a la vez se pueden ir cilindrando, frenteando, ranurando, roscando y cortando con herramientas de torneado exterior.
La característica principal del torno revólver, es que lleva un carro con una torreta giratoria de forma hexagonal que ataca frontalmente a la pieza que se quiere mecanizar, donde se insertan las diferentes herramientas que conforman el mecanizado de la pieza. Cada una de estas herramientas está controlada con un tope de final de carrera. También dispone de un carro transversal, donde se colocan las herramientas de segar, perfilar, ranurar, etc.
El torno revólver es más rápido y preciso que un torno paralelo y especialmente adecuado para el trabajo en serie.
También se pueden mecanizar piezas de forma individual que se pueden fijar a un plato de garras de accionamiento hidráulico.
En el torno revólver se utilizan tipos especiales de portaherramientas y otros accesorios, que de ordinario tienen la parte posterior cilíndrica para ser fijados convenientemente en la torreta.
Torno copiador
Se llama torno copiador a un tipo de torno que operando con un dispositivo hidráulico permite el mecanizado de piezas siguiendo el perfil de una plantilla que reproduce el perfil de la pieza.
Este tipo de tornos se utiliza para el torneado de aquellas piezas que tienen diferentes escalones de diámetros, que han sido previamente forjadas o fundidas y que tienen poco material excedente.
Los tornos copiadores modernos están muy sofisticados ya que permiten variar la velocidad de giro del cabezal así como el avance del carro portaherramientas. Al mismo tiempo algunos copiadores incorporan más de una cuchilla, lo que, al poder dar más de una pasada, les permite realizar las operaciones de desbaste y acabado sin necesidad de sacar la pieza de la máquina. Todos esto se programa en la unidad de control de la máquina.
El principio de funcionamiento es que un palpador muy sensible que va siguiendo el contorno de la pieza patrón al avanzar el carro principal y transmite su movimiento por un mecanismo hidráulico o magnético a un carro que lleva un movimiento independiente del husillo transversal. Lo más corriente es que el sistema copiador no esté unido fijamente al torno sino que constituya un aparato aparte que se puede poner o no poner en el torno. Igualmente hay en el mercado copiadores que se pueden adaptar a casi cualquier torno de precisión para convertirlo en torno copiador.
La preparación para el mecanizado en un torno copiador es muy sencilla y rápida y por eso estas máquinas son muy útiles para mecanizar lotes o series de piezas que no sean muy grandes.
TOMADO DE WWW.TARINGA.NET
